Slipform Square og lufthavnsbelægningsmaskiner

Specifikationer: AHT4000/AHT6000/AHT8000/AHT7500S

*: Valgfrit er den grundlæggende belægningsbredde 2500 mm eller 3500 mm, og belægningsbredden udvides med 250 mm eller 300 mm interval.

Det tilpasses af kunden i henhold til de faktiske konstruktionskrav.

**:option 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200rpm;

option2--TAD850VE, Volvo160kW/2200rpm.

***:option -QSB6.7-C260-30, Cummins, 194 kW/2200 rpm

Alle oplysninger og specifikationer er korrekte på tryktidspunktet og kan ændres uden forudgående varsel.

Funktioner

一,Ydelseskarakteristika:

AHT4000/6000/8500/7500S betonbelægningsmaskiner er designet med fuldt hydraulisk drev, centraliseret computerstyring med overvågning i realtid og selvdiagnosticering samt automatisk nivellerings- og sporingssystemer.

● OVERSIGT

Denne innovative, avancerede og praktiske maskine af høj standard er et centralt specialudstyr til konstruktion af betonveje og pladser og lufthavnsfortove.

●MEGET FLEKSIBEL BETON SLIPFORM BLIVER

Betonslipformudlæggeren kan præcist asfaltere standardbetonvejbelægninger med bredde fra 3,0 m til 8,5 m og tykkelse op til 450 mm.

●BETONKOMPAKTINGSMEKANISME

Udlæggeren er udstyret med et hydraulisk vibratordrev. Udlæggeren leveres som standard med 14 hydrauliske tilslutninger (valgfrit: 9 eller 18). Samtidige operationer med spredning, skrabning, vibrering, stamping og ekstrudering på samme tid ved belægning af støttelag og betonvej.

●EFFEKTIV MOTORSTYRINGSSYSTEM

Indstillingen ECO-tilstand justerer automatisk motoreffekten til de aktuelle ydelseskrav for at sikre et brændstofeffektivt dieselforbrug og lave støjemissioner. AHT6000/8500/7500S er udstyret med VOLVO TAD552VE/TAD851VE/TAD852VE-motorer, med banebrydende, højtydende motorteknologi (op til 210 kW/290 HK udgangseffekt), der opfylder EC Stage IIIA-emissionsstandarderne.

●HÅRDBART MASKINEDESIGN og HOLDBAR BELØVNINGSFORM

Maskinens robuste design garanterer ensartet høj-output betonbelægning og præcise belægningsresultater selv under vanskelige byggepladsforhold. Brolæggeren kan være kompatibel med 8,5 m (eller 9 m) serier af metriske belægningsstøbeforme. 3,0 m til 8,5 m serien leveres som standard med en slidsål og kan udstyres med en valgfri kroneprofil.

●HØJ PRÆCISIONS STYRE- OG DRIVSYSTEM

Automatiske nivellerings- og sporingssystemer for at sikre flad belægning, ligehed og glathed ved vejsving. Det intelligente kontrolsystem og skridsikre styresystem for ekstremt jævn betjening sikrer retheden af ​​nøjagtig betonbelægning.

●PERFEKT ERGONOMI OG HÅNDTERING

Den ergonomisk designede førerplatform har et brugervenligt betjeningskoncept og enestående udsyn, som gør arbejdet lettere for føreren. Fuldt hydraulisk uafhængigt drev, mikrocomputer med display og selvdiagnosefunktion. Ergonomisk designet med smarte kontroller for betjeningskomfort og lethed.

●FULDSTÆNDIG MODULÆR MASKINEDESIGN

Maskinens fuldt modulære design gør det muligt fleksibelt at modificere og opgradere med nye muligheder i henhold til brugerens krav. Kompakte dimensioner og minimale krav til eftermontering sikrer, at asfaltudlæggeren let kan læsses og transporteres økonomisk. Afhængigt af konfigurationen kan dyvelstangsindsætteren eller oscillerende bjælke og superglatter forblive monteret på maskinen under transport.

AHT4000/6000/8000/7500SSlipform Pavers er designet med fuldt hydraulisk drev, centraliseret computerstyring med overvågning i realtid og selvdiagnosticering samt automatisk nivellerings- og sporingssystemer.

Denne innovative, avancerede og praktiske maskine af høj standard er et nøglespecialudstyr til konstruktion af højhastighedsjernbaner og betonveje.

● AHT4150 /6000/8000/7500S betonbelægningsmaskiner er velegnede til konstruktion af højhastighedsjernbanestøttelag og betonveje.

● Samtidige operationer med spredning, skrabning, vibrering, stamping og ekstrudering på samme tid ved belægning af støttelag og betonvej.

● Fuldt hydraulisk uafhængigt drev, mikrocomputer med display og selvdiagnosefunktion.

● Ergonomisk designet med smarte kontroller for betjeningskomfort og lethed.

● Importerede nøglekomponenter for at sikre maskinens pålidelighed og forlænge udlæggerens levetid.

Funktioner (9)

Volvo / Cummins vandkølet motor, kraftfuld reservation med højt drejningsmoment,

lavt brændstofforbrug, emission i overensstemmelse med Europas miljø.

Super høj frekvens, stærk vibration, høj tæthed af belægning på oversiden

Automatiske nivellerings- og sporingssystemer sikrer flad belægning og vejens ligehed.

Styres gennem to hydrauliske cylindre for at styre betonmængden, der kommer til formgivningsskabelonen, som kan gå op og ned helt eller op og ned uafhængigt ved enten venstre eller højre.

To hydraulisk drevne larvebånd og mikrocomputerstyring sikrer forudindstillet konstant hastighed, korrekt løb i lige linje og jævn styring i kurver

Perfekt ergonomisk design og betjeningskoncept

Den ergonomisk designede førerplatform har et brugervenligt betjeningskoncept og enestående udsyn, som gør arbejdet lettere for føreren.

Centraliseret smøring kan auto. Påfyld smørefedt til højtemperatur- og drivkomponenter, forlænge slidperioden effektivt, forbedre pålideligheden af ​​sabotage og fodring i høj grad.

STANDARD ELLER EKSTRAUDSTYR

1. Hydrauliske vibratorer

Udlæggeren leveres som standard med 14 hydrauliske forbindelser til at drive de hydrauliske vibratorer (9 eller 24 fås som ekstraudstyr)

2. Separate sidebjælkeindsættere

Sidebindestangsindsættere på udstyret på begge sider indsætter automatisk bindestænger for at asfaltere tilstødende vejbelægninger

3, langsgående Tie Bar Inserter (Kun til AHT8500/SF7500S)

Langsgående bindestænger indsættes automatisk for at forhindre pladerne i at glide fra hinanden ved de langsgående samlinger.

4, Valgfri SUPER GLADET

Superglatteren lavet af materiale af høj kvalitet sikrer perfekt overfladekvalitet

5, valgfri oscillerende stråleindsætter (Kun til AHT7500S)

Den excentrisk-drevne, kraftige oscillerende bjælke med automatisk løftefunktion, når maskinen stopper, kan fjerne eventuelle ujævnheder i betonbelægningens overflade.

6, Valgfri DBI inserter (Kun til AHT7500S)

Den omfattende dyvelstangsindsætter (DBI) monteret på maskinrammen (Kun til AHT7500S) har den valgfri automatiske indføringsfunktion, der kan indsætte dyvelstangen i den nøjagtige position.

FORDELE VED AHT4000/6000/8500/7500S SERIEN SLIPFORM PAVERS

1 . Kraftig motor

Den kraftige motor garanterer til enhver tid effektiv betonbelægning i det optimale effekt- og drejningsmomentområde.

2. Ydeevneoptimeret Eco Mode Engine Management

ECO-tilstanden kan automatisk tilpasse motorydelsen efter ydeevnekravene for at garantere optimal motoreffektivitet, økonomisk dieselforbrug og lav støjemission.

3. Standardiseret betjeningskoncept, ergonomisk optimeret, klart organiseret kontrolpanel

Med sin avancerede skærm og klare, sprogneutrale symboler fremmer kontrolpanelet produktive on-site operationer. Det standardiserede, selvforklarende betjeningskoncept, der anvendes på forskellige modeller, giver bedre synergieffekter.

4. Nem adgang til vedligeholdelses- og inspektionspunkterne minimerer vedligeholdelseskravene.

5. Maskinkontrolsystem af høj kvalitet Maskinkontrolsystemet af høj kvalitet, der anvender ZJAR PAVING's proprietære software, øger både driftssikkerheden og slipform-udlæggerens anvendelsesområde.

6. SERVICE DIAGNOSTIK SYSTEMWIDIAG

ZJAR PAVER, servicediagnosesystemet med en standardiseret grænseflade, giver teknikere mulighed for hurtigt at fejlfinde fejl direkte på stedet.

7. Tværgående hældningskontrolsystem

Innovativ elektronisk tværhældningsstyringsteknologi udviklet af ARAN reducerer maskinens responstid væsentligt, hvilket resulterer i den ønskede belægningseffekt.

8. Hastighedsjustering (Maskingang og hastighedsregulering)

Den computerassisterede hastighedsjustering af hver enkelt sporenhed gør det muligt at overholde specifikationerne med stor præcision, selv ved asfaltering i kurver.

9. Hurtig konvertering under transport og nem transport

Den minimale indsats, der kræves for at ombygge udlæggeren under transport, reducerer driftsomkostningerne. Manøvredygtighed og kompakte maskindimensioner gør transporten let.

Handlingsvejledning:

Oprethold teamsamhørighed i høj grad, giv holdånden fuldt ud, tag videnskabelig og teknologisk innovation som en stærk drivkraft, giv fuld spil til tekniske fordele, innover markedsføringsmetoder, lav specielle og udsøgte funktioner, Gør Zhenjiang Aran Machinery-niveau til et højere niveau.

Anvendelsesscener:

Scener af plads- og lufthavnsbyggeri

Scener af vejbygning

Skridbelægning med jævn overflade og god kompakthed

AHT8500 et-trins formning med godt og pænt hjørne og kant

Præcis betjening med det automatiske nivelleringssystem fører til stor jævnhed af belægningsoverfladen.

I mange regioner i Sydøstasien er det påkrævet at placere stålnet inde i betonbelægningen.

Og nogle projekter kræver, at langsgående bindestænger placeres i betonformer, som også kan forudplaceres manuelt.

Anvendelse af mekanismen til automatisk indsættelse af trækstænger

Arbejdsprincip:

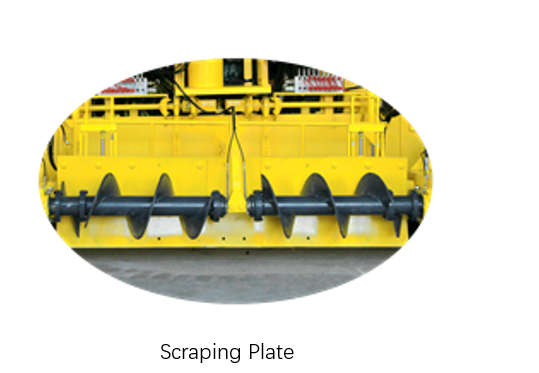

Betonbilen hælder betonblanding foran sprederen; brolæggeren bevæger sig fremad med en vis hastighed; arbejdsmekanismen begynder at virke. Skruesprederen adskiller den stablede beton langs venstre og højre retning og fordeler den jævnt foran skrabepladen. Den midlertidige skrabeplade, med højden hydraulisk justerbar, skraber cementbetonen til den nødvendige forbelægningstykkelse. Frekvenskonvertering plug-in vibrerende stang vibrerer med en bestemt frekvens for at uddrive luft, der blander sig i betonen under blanding og derefter for at fjerne porer.

Start af arbejdet

Scene for urban vejbygning i Sydøstasien, hvor halvdele af vejbelægningen blev asfalteret hhv.

Stærkt forbedret byggekvalitet og arbejdseffektivitet vandt stor ros fra lokale ejere

Byggescener i Afrika i Nigeria, Madagaskar, Senegal og Mauritius

Koordineret brolægningsdrift, giver høj arbejdseffektivitet

Belægningskonstruktion, skal du undgå forhindringer, skal der flere simple betonforskallinger til for at fuldføre ombelægningen.

Klasse 1 Highway i Puerto Princess, Filippinerne

To muligheder for lastning til søtransport:

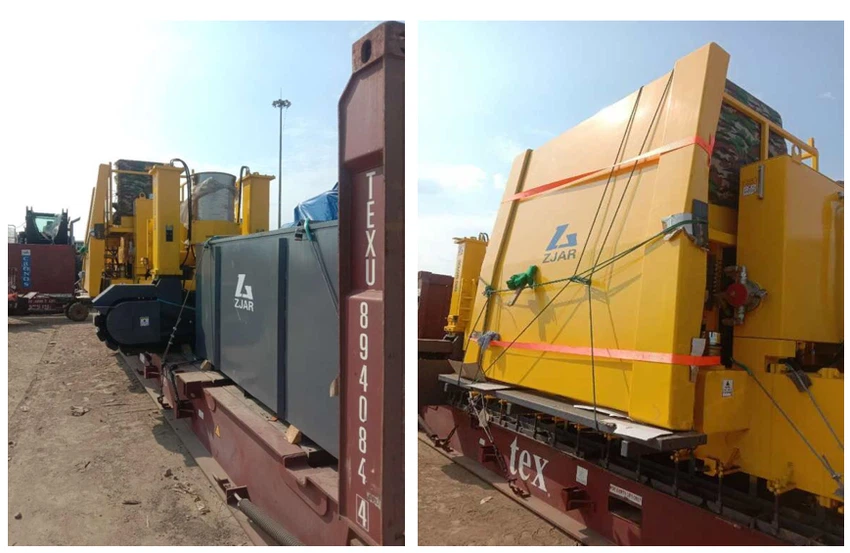

Ingen grund til at fjerne store dele som f.eks. larvebåndet; hele maskinen afsendt i den flade rack-beholder; når den transporteres til byggepladsen, kan den fungere efter montering af et lille antal tilbehør, som vist på billedet ovenfor.

Adskil hele maskinudstyrets larvebånd i selvstændige små dele og læg dem i containeren. Ved levering på arbejdsstedet er der en del montagearbejde, før det kan sættes i byggeri.

Lastning til landtransport:

Godslæsning til landtransport: Løft udlæggeren op på platformsvognen

Kør brolæggeren op på platformstraileren fra den sidemonterede dedikerede gangstøtteramme.

Langdistance vejtransport med flad trailer

Eftersalgsservice:

Produktets eftersalgsservice-forpligtelse

Producenten garanterer kvaliteten af ​​udstyret i en periode på 12 måneder efter betaling er foretaget (undtagen almindeligt forbrug, motordele og forbrugsstoffer). I garantiperioden skal Sælger fuldt ud garantere for udstyrets drift. I garantiperioden, hvis der opstår kvalitetssvigt eller -skade under driften af ​​udstyret, skal Sælger levere de samme reservedele til brugeren ad luftvejen for Sælgers regning.

Når betonudlæggeren er solgt, vil en professionel servicetekniker fra en indenlandsk eller oversøisk mobil servicestation blive sendt til stedet gratis til installation, idriftsættelse og teknisk træning i en periode på 15 dage efter anmodning fra slutbrugerne. Returbilletten til arbejdspladsen og lokale transportudgifter for det professionelle servicepersonale afholdes af brugeren. Hvis der kræves yderligere tekniske ydelser til købers projekt efter idriftsættelse og teknisk træning er afsluttet, vil sælger sørge for, at sin servicetekniker forlænger opholdet eller besøger stedet.

Virksomheden vil fortsat optimere produkterne og yde servicegaranti. Efter modtagelse af Købers meddelelse om krav om service vil der indenfor 24 timer blive tilbudt et skriftligt svar for at fremlægge den tilsvarende behandlingsmetode, og dele vil blive sendt til Brugerens websted med fly eller ekspreslevering på kortest tid, således at vores oversøiske brugere kan nyde livslang teknisk service og levering af reservedele.

Kvalitetssikring af produktionsproces og fremstilling

Zhenjiang Aran Machinery Co., Ltd. er en professionel fremstillingsvirksomhed for vejmaskiner. Det fokuserer på forskning og udvikling af vejmaskiners produkter i mere end 30 år og har akkumuleret rig erfaring med design og fremstilling af vejmaskiner. Virksomheden har en stærk teknisk kraft, udsøgt fremstillingsteknologi og rig ledelseserfaring. Nedarvet teknologi fra de originale produkter fra Zhenjiang Road Machinery Company, Zhenjiang Aran har videreudviklet og løbende forbedret produktets ydeevne og kvalitet.

I overensstemmelse med princippet om "Alt for brugerne" leverer virksomheden udstyrstilpasningstjenester i henhold til brugernes behov. Baseret på avanceret udenlandsk teknologi, kombineret med de faktiske hjemlige forhold ved vejbygning, har Zhenjiang Aran løbende forbedret og perfektioneret sit produktdesign og har udviklet en række produktgrupper af belægninger og blandeudstyr. I mellemtiden har virksomheden også mestret færdighederne til at udvikle nye typer vejbygningsprodukter. Med sin førende teknologi, innovative ånd, pålidelige kvalitet og servicegaranti, markedsfører Zhenjiang Aran nu sine produkter over hele verden. I Kina, Afrika, Østeuropa, Indien, Latinamerika, Mellemøsten, Rusland og Sydøstasien er Zhenjiang Aran med til at bygge en smuk fremtid for verden.
