Konstruktion af vej ved hjælp af brolæggermaskine

Specifikationer:AHT4000/AHT6000/AHT8000/AHT7500S

*: Valgfrit er den grundlæggende belægningsbredde 2500 mm eller 3500 mm, og belægningsbredden udvides med 250 mm eller 300 mm interval.

Det tilpasses af kunden i henhold til de faktiske konstruktionskrav.

**:option 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200rpm;

option2--TAD850VE, Volvo160kW/2200rpm.

***:option -QSB6.7-C260-30, Cummins, 194 kW/2200 rpm

Alle oplysninger og specifikationer er korrekte på tryktidspunktet og kan ændres uden forudgående varsel.

Funktioner

一,Ydelseskarakteristika:

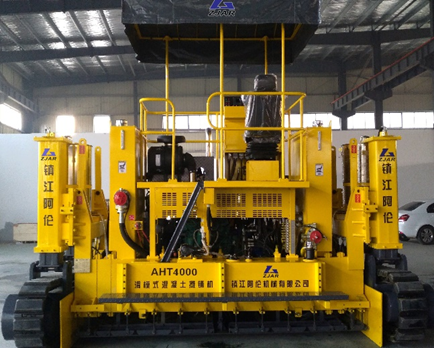

AHT4000/6000/8500/7500S betonudlægger er fuldt hydraulisk drevet, centraliseret computerstyring med overvågning og selvdiagnostik i realtid og et automatisk nivellerings- og sporbarhedssystem.

● OVERSIGT

Denne innovative, avancerede og praktiske maskine af høj standard er et vigtigt professionelt udstyr til konstruktion af betonveje og pladser og lufthavnsfortove.

●Robust MASKINEDESIGNandHOLDBARBElægningsform

Maskinens robuste design garanterer ensartet, højtydende betonbelægning og præcise belægningsresultater selv under vanskelige betingelser. Brolæggeren er kompatibel med 8,5 m (eller 9 m) serier af metriske belægningsstøbeforme. 3,0 m til 8,5 m serien leveres som standard med en slidsål og kan udstyres med en valgfri kroneprofil.

●HØJST FLEKSIBEL BETON-GLIDEBElægning

Betonslipformede belægninger kan præcist belægge standardbetonbelægninger med bredder fra 3,0 m til 8,5 m og tykkelser op til 450 mm.

●BETONKOMPAKTINGSMEKANISME

Brolægning Understøtning og betonbelægning belægges med samtidig brolægning, afskrabning, vibration, komprimering og ekstrudering.

●EFFEKTIV MOTORSTYRINGSSYSTEM

Indstillingerne for ECO-tilstand justerer automatisk motoreffekten baseret på de aktuelle ydelseskrav for at sikre et brændstofeffektivt dieselforbrug og lave støjemissioner.

●HØJ PRÆCISION STYRE- OG DRIVSYSTEM

Automatisk nivellering og sporingssystem sikrer glathed, ligehed og planhed ved vejkurver. Det intelligente styresystem og skridsikre styresystem muliggør ekstremt jævn betjening og sikrer præcis rethed i betonbelægninger.

●PERFEKT ERGONOMI OG HÅNDTERING

Den ergonomisk designede førerplatform med et brugervenligt betjeningskoncept og fremragende udsyn gør førerens arbejde lettere. Fuldt hydraulisk uafhængigt drev, mikrocomputerdisplay og selvdiagnosefunktion. Ergonomisk design med intelligente kontroller for komfortabel og nem betjening.

●FULDSTÆNDIG MODULÆR MASKINEDESIGN

Maskinens fuldt modulære design giver mulighed for fleksibilitet til at ændre og opgradere nye muligheder i henhold til brugernes krav. Kompakte dimensioner og minimale krav til eftermontering sikrer, at udlæggeren er let at læsse og økonomisk at transportere. Afhængigt af konfigurationen kan dyvelstangsindsætteren eller oscillerende bjælke og superglatter forblive monteret på maskinen under transport.

Funktioner (9)

Motor

Volvo / Cummins vandkølet motor, kraftfuld reservation med højt drejningsmoment,

lavt brændstofforbrug, emission i overensstemmelse med Europas miljø.

Vibrationsenhed

Super høj frekvens, stærk vibration, høj tæthed af belægning på oversiden

Automatisk nivelleringssystem

Automatiske nivellerings- og sporingssystemer sikrer flad belægning og vejens ligehed.

Skrabeplade

Styres gennem to hydrauliske cylindre for at styre betonmængden, der kommer til formgivningsskabelonen, som kan gå op og ned helt eller op og ned uafhængigt ved enten venstre eller højre.

Rejsesystem

To hydraulisk drevne larvebånd og mikrocomputerstyring sikrer forudindstillet konstant hastighed, korrekt løb i lige linje og jævn styring i kurver

Perfekt ergonomisk design og betjeningskoncept

Den ergonomisk designede førerplatform har et brugervenligt betjeningskoncept og enestående udsyn, som gør arbejdet lettere for føreren.

Centraliseret smøring

Centraliseret smøring kan auto. Fyld smørefedt til højtemperatur- og drivkomponenter, forlænge slidperioden effektivt, forbedre pålideligheden af ​​sabotage og fodring i høj grad.

STANDARD ELLER EKSTRAUDSTYR

1. Hydrauliske vibratorer

Udlæggeren leveres som standard med 14 hydrauliske forbindelser til at drive den hydrauliske vibrator (9 eller 24 valgfri)

2. Separate sidebjælkeindsættere

Sidebindestangsindsættere på udstyret på begge sider indsætter automatisk bindestænger for at asfaltere tilstødende vejbelægninger

3, langsgående Tie Bar Inserter (Kun til AHT8500/SF7500S)

Langsgående bindestænger indsættes automatisk for at forhindre pladerne i at glide fra hinanden ved de langsgående samlinger.

4, Valgfri SUPER GLADET

Superglatteren lavet af materiale af høj kvalitet sikrer perfekt overfladekvalitet

5, valgfri oscillerende stråleindsætter (Kun til AHT7500S)

Den excentrisk drevne, kraftige oscillerende bjælke med automatisk løftefunktion, når maskinen stopper, kan fjerne eventuelle ujævnheder i betonbelægningens overflade.

6, Valgfri DBI inserter (Kun til AHT7500S)

Den omfattende dyvelstangsindsætter (DBI) monteret på maskinrammen (Kun til AHT7500S) har den valgfri automatiske indføringsfunktion, der kan indsætte dyvelstangen i den nøjagtige position.

FORDELE VED AHT4000/6000/8500/7500S SERIEN SLIPFORM PAVERS

1 . Ydeevneoptimeret Eco Mode Engine Management

ECO-tilstand justerer automatisk motorydelsen i henhold til ydeevnekravene for at sikre optimal motoreffektivitet, økonomisk dieselforbrug og lave støjemissioner.

2.. Kraftig motor

Den kraftfulde motor garanterer til enhver tid effektiv betonbelægning i det optimale effekt- og drejningsmomentområde.

3. Standardiseret betjeningskoncept, ergonomisk optimeret, klart organiseret kontrolpanel

Med sin avancerede skærm og klare, sprogneutrale symboler letter kontrolpanelet en effektiv feltbetjening. Det standardiserede, overskuelige betjeningskoncept, der er taget i brug af de forskellige modeller, giver bedre synergi.

4. Nem adgang til vedligeholdelses- og inspektionspunkterne minimerer vedligeholdelseskravene.

5. Maskinkontrolsystem af høj kvalitet Maskinkontrolsystemet af høj kvalitet, der anvender ZJAR PAVING's proprietære software, øger både driftssikkerheden og slipform-udlæggerens anvendelsesområde.

6. SERVICE DIAGNOSTIK SYSTEMWIDIAG

ZJAR PAVER, servicediagnosesystemet med en standardiseret grænseflade, giver teknikere mulighed for hurtigt at fejlfinde fejl direkte på stedet.

7. Tværgående hældningskontrolsystem

Innovativ elektronisk tværhældningsstyringsteknologi udviklet af ARAN reducerer maskinens responstid væsentligt, hvilket resulterer i den ønskede belægningseffekt.

8. Hastighedsjustering (Maskingang og hastighedsregulering)

Computerstøttet hastighedsjustering for hver enkelt sporenhed muliggør præcis overholdelse af specifikationerne, selv når der brolægges rundt i kurver.

9. Hurtig konvertering under transport og nem transport

Den minimale indsats, der kræves for at ombygge udlæggeren under transport, reducerer driftsomkostningerne. Manøvredygtighed og kompakte maskindimensioner gør transporten let.

Anvendelsesscener:

Scener af plads- og lufthavnsbyggeri

Scener afVejogTunnelKonstruktion

På meget kort tid blev arbejdet med betonvejbelægning hurtigt afsluttet gennem højintensitetsbyggeri.

Skridbelægning med jævn overflade og god kompakthed

Et-trins formning med godt og pænt hjørne og kant

Præcis betjening med det automatiske nivelleringssystem fører til stor ensartet belægningsoverflade.

I mange regioner i Sydøstasien er det påkrævet at placere stålnet inde i betonbelægningen.

Nogle projekter kræver, at langsgående bindestænger placeres i betonformer, som også kan forudplaceres manuelt.

Anvendelse af mekanismen til automatisk isætning af trækstænger

WorkingPrinciple:

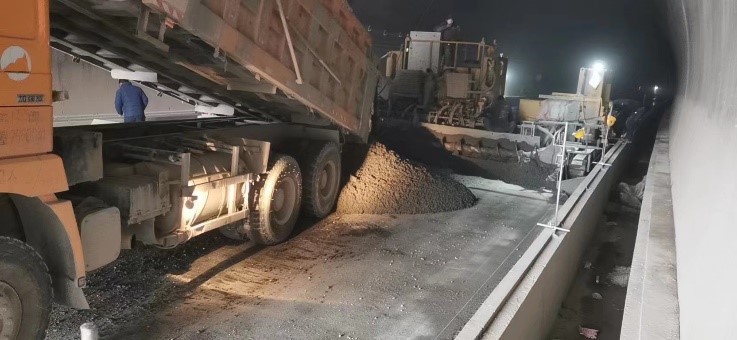

Betonbil hælder betonblanding foran sprederen; Brolæggeren bevæger sig fremad med en vis hastighed; Arbejdsmekanismen begynder at virke. Skruesprederen adskiller den ophobede beton i venstre og højre retning og fordeler den jævnt foran skraberen. Den midlertidige skrabeplade, med højden hydraulisk justerbar, skraber cementbetonen til den nødvendige forbelægningstykkelse. Frekvenskonvertering plug-in vibrerende stang vibrerer med en bestemt frekvens for at uddrive luft, der blander sig i betonen under blanding og derefter for at fjerne porer.

Start af arbejdet

Byvejsbyggeri i Sydøstasien, hvor halvdele af vejbelægningen blev asfalteret hhv.

I Cambodja

Stærkt forbedret byggekvalitet og arbejdseffektivitet vandt stor ros fra lokale ejere

Klasse 1 Highway i Puerto Princess, Filippinerne

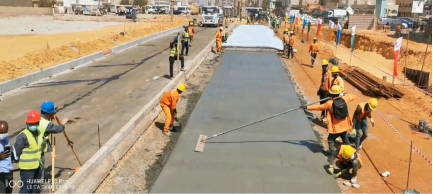

Byggescener i Afrika i Nigeria, Madagaskar, Senegal og Mauritius

Koordineret brolægningsdrift, giver høj arbejdseffektivitet

Belægningskonstruktion, skal du undgå forhindringer, skal der flere simple betonforskallinger til for at fuldføre ombelægningen.

To muligheder for lastning til søtransport:

Ingen grund til at fjerne store dele som f.eks. larvebåndet; hele maskinen afsendt i den flade rack-beholder; når den transporteres til byggepladsen, kan den fungere efter montering af et lille antal tilbehør, som vist på billedet ovenfor.

Skil larvebanen ad i selvstændige små dele og sæt den i containeren. Når det leveres til arbejdsstedet, skal der meget arbejde til, før det kan sættes i konstruktion.

Lastning til landtransport:

Godslæsning til landtransport: Løft brolæggeren op på platformsvognen

Kør brolæggeren op på platformstraileren fra den sidemonterede dedikerede gangstøtteramme.

Langdistance vejtransport med flad trailer

ISO-certificering

CE-certificering

Eftersalgsservice:

Gennem samarbejde, integration og omorganisering forbedrer ARAN Company omfattende sin tekniske styrke og danner et nyt spring fremad udviklingsmekanisme.

ARAN-virksomheden vil være i overensstemmelse med virksomhedskonceptet "Creating Value for Users" og forbedre kernekonkurrenceevnen for at opnå et nyt spring for Zhenjiang Aran Machinery Co., LTD

Produktets eftersalgsservice-forpligtelse

Producenten garanterer udstyrets kvalitet i en periode på 12 måneder efter betaling er foretaget (undtagen almindeligt forbrug, motordele og forbrugsstoffer). I garantiperioden skal Sælger fuldt ud garantere for udstyrets drift. I garantiperioden, hvis der opstår kvalitetssvigt eller -skade under driften af ​​udstyret, skal Sælger levere de samme reservedele til brugeren ad luftvejen for Sælgers regning.

Når betonudlæggeren er solgt, vil en professionel servicetekniker fra en indenlandsk eller oversøisk mobil servicestation blive sendt til stedet gratis til installation, idriftsættelse og teknisk træning i en periode på 15 dage efter anmodning fra slutbrugerne. Returbilletten til arbejdspladsen og lokale transportudgifter for det professionelle servicepersonale afholdes af brugeren. Hvis der kræves yderligere tekniske ydelser til købers projekt efter idriftsættelse og teknisk træning er afsluttet, vil sælger sørge for, at sin servicetekniker forlænger opholdet eller besøger stedet.

Virksomheden vil fortsat optimere produkterne og yde servicegaranti. Efter modtagelse af Købers meddelelse om krav om service vil der indenfor 24 timer blive tilbudt et skriftligt svar for at fremlægge den tilsvarende behandlingsmetode, og dele vil blive sendt til Brugerens websted med fly eller ekspreslevering på kortest tid, således at vores oversøiske brugere kan nyde livslang teknisk service og levering af reservedele.

Kvalitetssikring af produktionsproces og fremstilling

I overensstemmelse med princippet om "Alt for brugerne" leverer virksomheden udstyrstilpasningstjenester i henhold til brugernes behov. Baseret på avanceret udenlandsk teknologi, kombineret med de faktiske hjemlige forhold ved vejbygning, har Zhenjiang Aran løbende forbedret og perfektioneret sit produktdesign og har udviklet en række produktgrupper af belægninger og blandeudstyr. I mellemtiden har virksomheden også mestret færdighederne til at udvikle nye typer vejbygningsprodukter. Med sin førende teknologi, innovative ånd, pålidelige kvalitet og servicegaranti, markedsfører Zhenjiang Aran nu sine produkter over hele verden. I Kina, Afrika, Østeuropa, Indien, Latinamerika, Mellemøsten, Rusland og Sydøstasien er Zhenjiang Aran med til at bygge en smuk fremtid for verden.
